رفع خطای seri stop is open [صفر تا صد عیب‌یابی سری استپ]

خطای “seri stop is open” در آسانسور یک پیام هشدار حیاتی است که نشان‌دهنده باز بودن یا قطع شدن مدار ایمنی (سری استپ) آسانسور است. این خطا به معنای آن است که یکی از سوئیچ‌های ایمنی در طول مسیر آسانسور فعال شده یا مدار به دلیلی قطع شده و در نتیجه، آسانسور اجازه حرکت نخواهد داشت. اهمیت بی‌اندازه مدار ایمنی در عملکرد صحیح و ایمن آسانسور بر هیچ تکنسین و کاربری پوشیده نیست؛ زیرا این مدار، تضمین‌کننده توقف آسانسور در شرایط اضطراری و جلوگیری از حوادث ناگوار است.

برای رفع خطای “seri stop is open”، ابتدا تمامی درب‌های طبقات و کابین را بررسی و از بسته بودن کامل آن‌ها اطمینان حاصل کنید، سپس شستی‌های توقف اضطراری را کنترل کرده و در صورت عدم رفع مشکل، به سراغ بررسی ولتاژ ترمینال TP4 و عیب‌یابی گام به گام مدار ایمنی بروید.

در ادامه این مقاله، به صورت جامع و تخصصی به ریشه‌یابی و ارائه راه‌حل‌های عملی برای رفع این خطای شایع و حیاتی خواهیم پرداخت. هدف ما، ارائه یک راهنمای کامل برای تکنسین‌ها و حتی مدیران ساختمان‌هاست تا با درک عمیق این خطا، بتوانند به بهترین شکل ممکن نسبت به رفع آن اقدام نمایند.

آشنایی با سری استپ و ترمینال TP4 قلب سیستم ایمنی آسانسور

سری استپ، مجموعه‌ای از سوئیچ‌ها و قفل‌های ایمنی است که به صورت سری در مدار کنترل آسانسور قرار گرفته‌اند. این مدار شامل قفل‌های درب کابین و طبقات، سوئیچ‌های گاورنر (تندرو)، سوئیچ پاراشوت، شستی‌های استپ اضطراری در کابین، روی سقف کابین و در موتورخانه و همچنین سوئیچ‌های حد بالا و پایین است. وظیفه اصلی سری استپ، اطمینان از ایمن بودن تمامی شرایط برای حرکت آسانسور است. به محض فعال شدن هر یک از این سوئیچ‌ها یا قطع شدن مدار، جریان برق اصلی قطع شده و آسانسور متوقف می‌شود.

ترمینال TP4 در آسانسور، یکی از نقاط کلیدی و حیاتی در مسیر مدار سری استپ است. این ترمینال معمولاً بر روی برد کنترل (تابلو فرمان) آسانسور قرار دارد و به عنوان یک نقطه تست و اتصال برای بخشی از مدار ایمنی عمل می‌کند. اهمیت TP4 در این است که ولتاژ موجود در این نقطه می‌تواند نشان‌دهنده وضعیت کلی بخشی از مدار سری استپ باشد.
اگر خطای “سری استپ از قسمت TP4 باز است” را مشاهده می‌کنید، به این معناست که مشکل در بخش بالادستی این ترمینال یا خود آن وجود دارد. این ترمینال در واقع مسیری را از تابلو فرمان به سمت قفل درب‌ها و سایر سوئیچ‌های ایمنی آغاز می‌کند.

بررسی مسیر و منبع برق ترمینال TP4 از اهمیت ویژه‌ای برخوردار است. برق ترمینال TP4 کجاست؟ این ولتاژ معمولاً توسط ترانسفورماتور تابلو فرمان تامین می‌شود و پس از عبور از یک فیوز ایمنی، وارد مدار سری استپ شده و از TP4 عبور می‌کند. ولتاژ استاندارد در این نقطه معمولاً ۲۴ ولت AC یا DC است، بسته به نوع و مدل تابلو فرمان. این ولتاژ از طریق سیم‌کشی به نقاط مختلف مدار ایمنی منتقل می‌شود و در صورت بسته بودن تمامی سوئیچ‌ها، به صورت کامل به تابلو فرمان بازمی‌گردد.

چرا خطای “seri stop is open” یک پیغام بحرانی است و باید فوراً رفع شود؟ این خطا به معنای نقص در سیستم ایمنی آسانسور است و هرگونه حرکت آسانسور در این شرایط می‌تواند منجر به حوادث جدی و جبران‌ناپذیر شود. به همین دلیل، تابلو فرمان به هیچ وجه اجازه حرکت آسانسور را در این حالت نمی‌دهد و رفع فوری آن از اهمیت بالایی برخوردار است.

ریشه‌یابی خطای “seri stop is open” دلایل اصلی و متداول

خطای “seri stop is open” می‌تواند دلایل متعددی داشته باشد که هر کدام نیازمند بررسی دقیق و گام به گام هستند. درک این دلایل، اولین قدم برای عیب‌یابی مؤثر است. رایج‌ترین دلایل بروز این خطا عبارتند از:

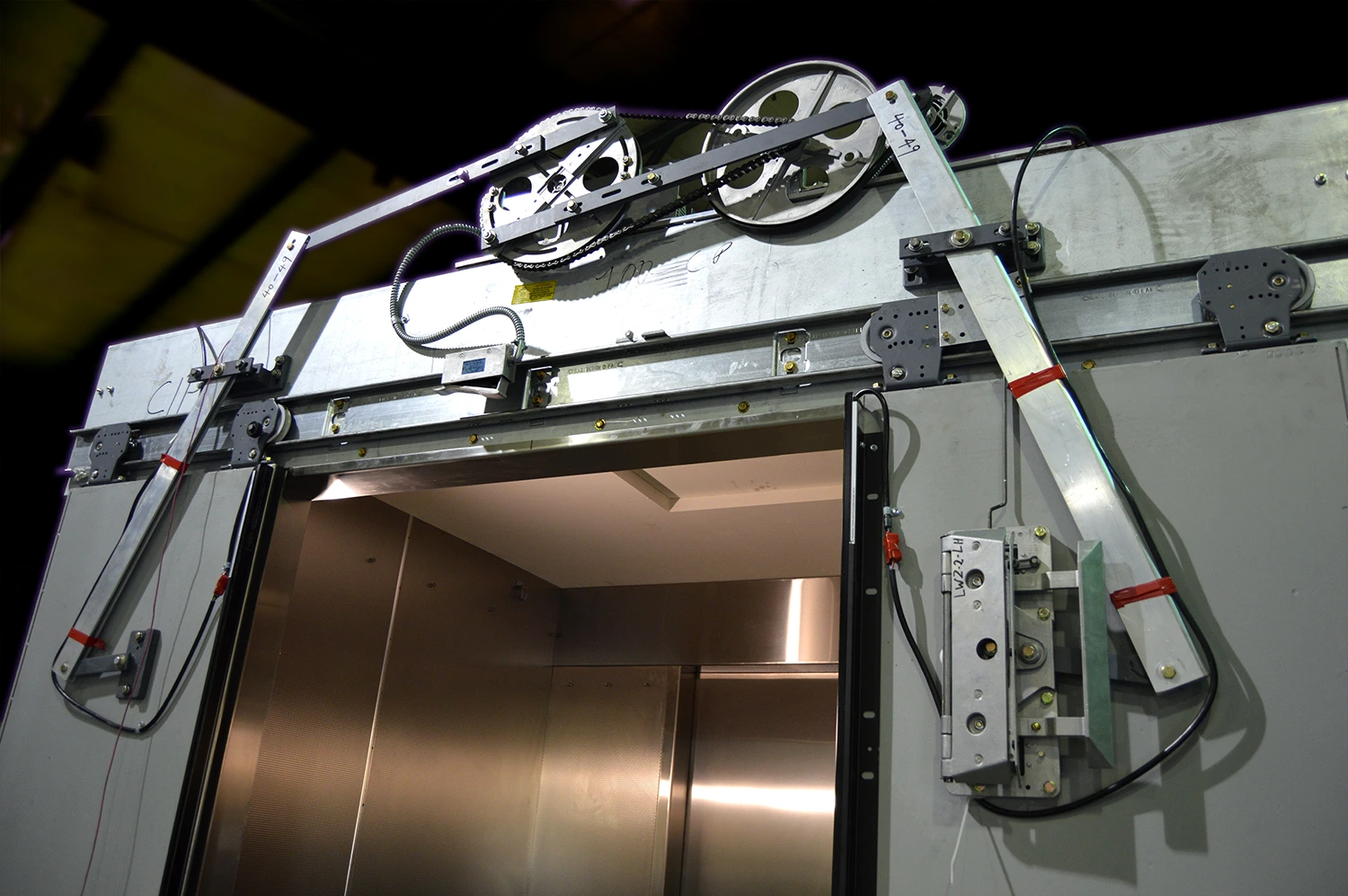

مشکلات مربوط به قفل‌های درب طبقات و کابین (Locking Devices)
شاید متداول‌ترین دلیل، عدم بسته شدن کامل یا صحیح یکی از درب‌های طبقات یا درب کابین باشد. قفل‌های درب‌ها دارای میکروسوئیچ‌هایی هستند که وقتی درب کاملاً بسته و قفل می‌شود، مدار را وصل می‌کنند. هرگونه نقص مکانیکی در قفل، فرسودگی یا کج شدن درب، یا حتی جرم گرفتگی و آلودگی می‌تواند مانع از بسته شدن کامل درب و فعال شدن میکروسوئیچ مربوطه شود. این مشکل به خصوص در آسانسورهای قدیمی‌تر که درب‌های لولایی دارند و نیاز به بسته شدن دستی دارند، بسیار شایع است.

خرابی یا عدم تنظیم صحیح میکروسوئیچ‌های ایمنی (Safety Switches)
علاوه بر میکروسوئیچ‌های درب، سایر سوئیچ‌های ایمنی مانند میکروسوئیچ پاراشوت (ترمز ایمنی)، میکروسوئیچ گاورنر (تندرو) و سوئیچ‌های حد بالا و پایین نیز می‌توانند عامل بروز خطا باشند. این میکروسوئیچ‌ها ممکن است به دلیل فرسودگی، ضربه، رطوبت یا حتی تنظیم نادرست، دچار مشکل شده و به اشتباه مدار را باز نشان دهند. به عنوان مثال، اگر سیم بکسل گاورنر کمی شل شده باشد، ممکن است میکروسوئیچ آن به اشتباه فعال شود.

قطع شدن یا شل شدن سیم‌کشی در مسیر مدار سری استپ
مدار سری استپ شامل سیم‌کشی گسترده‌ای است که از تابلو فرمان شروع شده و از طریق تمامی سوئیچ‌های ایمنی عبور می‌کند. هرگونه قطع شدن سیم، شل شدن اتصالات در ترمینال‌ها، خوردگی سیم‌ها یا حتی آسیب فیزیکی به کابل‌ها (مانند کابل تراول) می‌تواند باعث باز شدن مدار و نمایش خطای “seri stop is open” شود. این مورد به خصوص در نقاطی که سیم‌کشی در معرض حرکت یا ارتعاش است، مانند اتصالات روی سقف کابین یا در چاه آسانسور، بیشتر مشاهده می‌شود.

فعال شدن ناخواسته شستی‌های توقف اضطراری (Emergency Stop Buttons)
شستی‌های توقف اضطراری که در کابین، روی سقف کابین و در موتورخانه قرار دارند، برای توقف فوری آسانسور در مواقع لزوم طراحی شده‌اند. گاهی اوقات، به دلیل فشار تصادفی، خرابی مکانیکی یا گیر کردن این شستی‌ها، مدار ایمنی قطع شده و خطا ظاهر می‌شود. این مورد یکی از ساده‌ترین دلایل برای بررسی اولیه است.

معیوب بودن رله‌ها یا قطعات الکترونیکی روی برد کنترل آسانسور
در برخی موارد، مشکل از خود مدار سری استپ نیست، بلکه از قطعات مرتبط با آن بر روی برد کنترل (تابلو فرمان) آسانسور است. رله‌های ایمنی، فیوزها یا حتی بخش‌هایی از مدار الکترونیکی برد که وظیفه پایش سری استپ را دارند، ممکن است دچار خرابی شوند. این مورد معمولاً کمتر شایع است اما در صورت عدم یافتن مشکل در سایر قسمت‌ها، باید مورد توجه قرار گیرد.

مشکلات مکانیکی در سیستم پاراشوت یا گاورنر
سیستم پاراشوت (ترمز ایمنی) و گاورنر (سیستم تشخیص سرعت بیش از حد) دارای میکروسوئیچ‌هایی هستند که در صورت فعال شدن مکانیسم‌های ایمنی، مدار سری استپ را قطع می‌کنند. اگر به هر دلیلی (مثلاً ضربه، تنظیم نادرست یا نقص فنی) این سیستم‌ها به صورت ناخواسته فعال شوند یا در آستانه فعال شدن قرار گیرند، میکروسوئیچ‌های آن‌ها مدار را باز کرده و خطای مربوطه ظاهر می‌شود.

عیب‌یابی گام به گام و رفع خطای “seri stop is open”

رفع خطای “seri stop is open” نیازمند یک رویکرد سیستماتیک و گام به گام است. با رعایت مراحل زیر، می‌توانید به طور مؤثر به شناسایی و رفع مشکل بپردازید. لازم به ذکر است که همیشه اولویت با ایمنی است و در صورت عدم تخصص کافی، باید از یک تکنسین مجرب کمک بگیرید.

الف) بررسی‌های اولیه و عمومی

تأیید کد خطای نمایش داده شده بر روی تابلو فرمان
ابتدا به نمایشگر تابلو فرمان مراجعه کرده و کد خطای دقیق را یادداشت کنید. برخی از تابلو فرمان‌ها کدهای خاصی را برای “seri stop is open” نمایش می‌دهند، مثلاً `seri stop is open 30` که عدد 30 می‌تواند به یک منطقه خاص یا یک نوع سوئیچ ایمنی مشخص اشاره داشته باشد. این اطلاعات می‌تواند در محدود کردن ناحیه مشکل کمک‌کننده باشد.

بازدید چشمی کابین و تمامی درب‌های طبقات
از طبقه همکف شروع کرده و به صورت دستی تمامی درب‌های طبقات را بررسی کنید. مطمئن شوید که هر درب به طور کامل بسته و قفل شده است. سپس درب کابین را نیز بررسی کنید. گاهی اوقات، حتی یک درب که به ظاهر بسته است اما قفل مکانیکی آن درگیر نشده باشد، می‌تواند عامل خطا باشد. به اهرم‌های قفل درب‌ها توجه کنید که به درستی در جای خود قرار گرفته باشند.

بررسی وضعیت شستی‌های توقف اضطراری
شستی‌های استپ اضطراری را در سه نقطه اصلی بررسی کنید: داخل کابین، روی سقف کابین (پنل کارکال) و در موتورخانه. این شستی‌ها معمولاً به رنگ قرمز و با برچسب “STOP” مشخص شده‌اند. مطمئن شوید که هیچ یک از آن‌ها فشرده نشده یا گیر نکرده باشند. اگر فشرده شده‌اند، آن‌ها را آزاد کنید (معمولاً با چرخاندن یا کشیدن به بیرون).

ب) بررسی تخصصی ترمینال TP4 و مسیر آن

نحوه تست ولتاژ ترمینال TP4 با مولتی‌متر و مقادیر استاندارد
با رعایت کامل نکات ایمنی (در صورت لزوم قطع برق اصلی و استفاده از تجهیزات محافظت فردی) و با استفاده از یک مولتی‌متر در حالت اندازه‌گیری ولتاژ AC یا DC (بسته به نوع تابلو فرمان)، ولتاژ بین ترمینال TP4 و نقطه نول (N) یا COM (مشترک) را اندازه‌گیری کنید. در یک مدار ایمنی سالم، در حالت عادی باید ولتاژی حدود ۲۴ ولت (AC یا DC) مشاهده شود. اگر ولتاژ صفر یا بسیار پایین باشد، نشان‌دهنده این است که مدار سری استپ قبل از این نقطه یا خود TP4 باز است.

مسیر یابی دقیق سیم‌کشی از TP4 به سمت قفل درب‌ها و سایر قطعات ایمنی
در صورت عدم وجود ولتاژ در TP4، نیاز به مسیر یابی سیم‌کشی دارید. از نقشه الکتریکی آسانسور استفاده کنید تا مسیر دقیق سیم‌کشی از TP4 به سمت اولین سوئیچ ایمنی (معمولاً سوئیچ حد پایین یا قفل درب طبقه همکف) و سپس به سمت سایر سوئیچ‌ها را دنبال کنید.
این مرحله برای شناسایی و رفع مشکل “سری استپ از قسمت TP4 باز است” حیاتی است. با دنبال کردن این مسیر، می‌توانید نقطه دقیق قطع شدن مدار را پیدا کنید. ممکن است یک سیم قطع شده، یک اتصال شل، یا یک سوئیچ معیوب در این مسیر قرار داشته باشد. این کار معمولاً با تست پیوستگی (Continuity Test) با مولتی‌متر انجام می‌شود.

جدول ولتاژهای نرمال و غیرنرمال در نقاط کلیدی مدار ایمنی (TP4، قفل درب‌ها و…)

ج) عیب‌یابی قفل‌های درب و میکروسوئیچ‌ها

چگونگی تست میکروسوئیچ‌های قفل درب طبقات و کابین
پس از اطمینان از بسته بودن مکانیکی درب‌ها، باید میکروسوئیچ‌های الکتریکی آن‌ها را تست کنید. با استفاده از اهم‌متر (در حالت تست پیوستگی یا بوق)، دو سر میکروسوئیچ را تست کنید. در حالت بسته بودن کامل درب، میکروسوئیچ باید پیوستگی نشان دهد (یعنی مقاومت نزدیک به صفر یا بوق). در صورت باز بودن درب، میکروسوئیچ باید قطع باشد (مقاومت بی‌نهایت). این تست باید برای هر درب طبقه و درب کابین به صورت جداگانه انجام شود.

بررسی عملکرد مکانیکی و تنظیمات صحیح قفل‌های درب
علاوه بر تست الکتریکی، از عملکرد مکانیکی صحیح قفل‌ها نیز اطمینان حاصل کنید. اهرم‌های قفل باید به نرمی حرکت کرده و به طور کامل درگیر شوند. هرگونه گیر کردن، کجی یا فرسودگی در قطعات مکانیکی می‌تواند مانع از بسته شدن کامل قفل و در نتیجه عدم فعال شدن میکروسوئیچ شود. تنظیمات قفل‌ها نیز بسیار مهم است؛ گاهی اوقات با کمی تنظیم پیچ‌ها می‌توان مشکل را رفع کرد.

تعویض میکروسوئیچ‌های معیوب یا فرسوده
در صورتی که تست اهم‌متر نشان‌دهنده خرابی یک میکروسوئیچ باشد یا میکروسوئیچ دچار فرسودگی ظاهری باشد، باید آن را تعویض کرد. هنگام تعویض، از میکروسوئیچ‌های با کیفیت و مطابق با مشخصات فنی آسانسور استفاده کنید. به نحوه اتصال سیم‌ها و جهت نصب میکروسوئیچ دقت کنید.

د) بازبینی سایر قطعات مدار ایمنی

کنترل میکروسوئیچ پاراشوت و وضعیت آن
میکروسوئیچ پاراشوت معمولاً در قسمت زیر کابین و نزدیک به مکانیزم ترمز ایمنی (پاراشوت) قرار دارد. از عدم فعال شدن ناخواسته آن اطمینان حاصل کنید. گاهی اوقات، به دلیل ضربه یا تنظیم نادرست، این میکروسوئیچ فعال شده و مدار را قطع می‌کند. وضعیت اهرم آن را بررسی کنید که در حالت عادی خود باشد.

بررسی میکروسوئیچ‌های گاورنر (تندرو)
گاورنر در موتورخانه (یا در چاه آسانسور در آسانسورهای بدون موتورخانه) قرار دارد. میکروسوئیچ‌های گاورنر در صورت افزایش سرعت آسانسور بیش از حد مجاز فعال می‌شوند. مطمئن شوید که وزنه گاورنر و سیم بکسل آن در وضعیت عادی قرار دارند و هیچ یک از میکروسوئیچ‌ها (معمولاً دو عدد برای سرعت کم و سرعت زیاد) فعال نشده‌اند. کثیفی یا روغن‌کاری نامناسب می‌تواند باعث گیر کردن قطعات گاورنر و فعال شدن میکروسوئیچ شود.

تست مدار سری استپ از طریق شستی‌های بازرسی (Inspection Buttons) روی سقف کابین
در برخی از تابلو فرمان‌ها، می‌توان از حالت بازرسی (Inspection Mode) روی سقف کابین برای تست مدار سری استپ استفاده کرد. در این حالت، آسانسور با سرعت کم حرکت می‌کند و شما می‌توانید تک تک سوئیچ‌ها را در مسیر بررسی کنید. با فعال کردن موقت هر سوئیچ و مشاهده واکنش آسانسور، می‌توانید از سلامت آن اطمینان حاصل کنید. این کار نیاز به دانش فنی و رعایت کامل ایمنی دارد.

ه) مشکلات مربوط به برد کنترل و رله‌های ایمنی

نشانه‌های خرابی برد کنترل یا رله‌های مرتبط با مدار سری استپ
اگر پس از بررسی دقیق تمامی سوئیچ‌ها و سیم‌کشی، همچنان مشکل پابرجا بود، احتمال خرابی در برد کنترل یا رله‌های ایمنی مربوط به سری استپ وجود دارد. نشانه‌های این مشکل می‌تواند شامل عدم نمایش صحیح کد خطا، عدم واکنش تابلو فرمان به سیگنال‌های ورودی از مدار ایمنی، یا سوختگی ظاهری قطعات روی برد باشد. تشخیص این مشکل معمولاً پیچیده‌تر است و نیاز به تخصص الکترونیک دارد.

روش‌های تست مقدماتی رله‌های ایمنی (در صورت امکان)
رله‌های ایمنی معمولاً بر روی برد کنترل قرار دارند و وظیفه قطع و وصل مدارات ایمنی را بر عهده دارند. در برخی موارد، می‌توان با تست ولتاژ در پایه‌های ورودی و خروجی رله یا با استفاده از تست پیوستگی در کنتاکت‌های رله، سلامت آن را بررسی کرد. اما این کار بسیار حساس است و در صورت عدم مهارت کافی، توصیه نمی‌شود. در صورت مشکوک بودن به خرابی رله، بهتر است از یک متخصص کمک بگیرید.

ابزار و تجهیزات مورد نیاز برای عیب‌یابی و رفع خطا سری استپ

برای انجام عیب‌یابی و رفع خطای “seri stop is open”، داشتن ابزارهای مناسب و رعایت نکات ایمنی ضروری است:

لیست ابزارهای ضروری
مولتی‌متر دیجیتال: برای اندازه‌گیری ولتاژ (AC/DC) و تست پیوستگی (اهم‌متر).
نقشه‌خوان یا نقشه الکتریکی آسانسور: برای مسیر یابی سیم‌کشی و شناسایی نقاط تست.
ست آچار و پیچ‌گوشتی: برای باز و بسته کردن پنل‌ها و تنظیمات مکانیکی.
تستر فاز: برای تشخیص وجود برق.
چراغ قوه: برای روشنایی در فضاهای تاریک چاه آسانسور یا موتورخانه.
کابل رابط (Jumper Wire): برای تست موقت مدار (فقط توسط متخصص و با رعایت ایمنی).
قلم مو و اسپری تمیز کننده: برای تمیز کردن میکروسوئیچ‌ها و اتصالات.

نکات ایمنی حیاتی هنگام کار با سیستم برق آسانسور
قطع برق اصلی: همیشه قبل از دست زدن به هرگونه قطعه الکتریکی یا سیم‌کشی، برق اصلی آسانسور را از تابلو برق موتورخانه یا ورودی اصلی قطع کنید.
استفاده از تجهیزات محافظت فردی (PPE): شامل دستکش عایق برق، عینک ایمنی و کفش ایمنی.
کار تیمی: در صورت امکان، با یک همکار کار کنید تا در مواقع اضطراری بتوانید به یکدیگر کمک کنید.
عدم عجله: با آرامش و دقت کار کنید و هرگز در مورد ایمنی مصالحه نکنید.
آگاهی از خطرات: از خطرات برق گرفتگی، سقوط از ارتفاع و گیر کردن در قطعات متحرک آگاه باشید.

پیشگیری از تکرار خطای “seri stop is open” در آینده

پیشگیری همیشه بهتر از درمان است. با رعایت نکات زیر می‌توان از بروز مجدد خطای “seri stop is open” جلوگیری کرد و عمر مفید قطعات ایمنی را افزایش داد:

اهمیت سرویس و نگهداری دوره‌ای و منظم آسانسور
سرویس و نگهداری منظم توسط تکنسین‌های مجرب، مهمترین عامل در پیشگیری از بروز این خطا و سایر مشکلات آسانسور است. در بازدیدهای دوره‌ای، تکنسین تمامی سوئیچ‌های ایمنی، قفل‌های درب، سیم‌کشی‌ها و اتصالات را بررسی، تمیز و در صورت لزوم تنظیم یا تعویض می‌کند. این کار از فرسودگی زودهنگام قطعات و بروز مشکلات ناگهانی جلوگیری می‌کند.

نکات کلیدی برای جلوگیری از فرسودگی زودهنگام قطعات ایمنی
روغن‌کاری منظم: قطعات مکانیکی قفل درب‌ها و سایر سوئیچ‌ها را به صورت منظم با روان‌کننده‌های مناسب روغن‌کاری کنید تا از گیر کردن و فرسودگی جلوگیری شود.
تمیز نگه داشتن: از تجمع گرد و غبار، چربی و رطوبت در اطراف میکروسوئیچ‌ها و اتصالات جلوگیری کنید.
تنظیمات صحیح: اطمینان حاصل کنید که تمامی تنظیمات مکانیکی و الکتریکی در وضعیت صحیح و استاندارد قرار دارند.
استفاده از قطعات با کیفیت: در صورت نیاز به تعویض، از قطعات یدکی با کیفیت و استاندارد استفاده کنید.

آموزش کاربران در مورد استفاده صحیح و عدم دستکاری آسانسور
آموزش کاربران آسانسور نیز نقش مهمی در پیشگیری دارد. به ساکنین و کاربران آسانسور آموزش دهید که:
درب‌های آسانسور را به زور باز نکنند یا مانع بسته شدن آن‌ها نشوند.
از دستکاری شستی‌های توقف اضطراری خودداری کنند مگر در موارد کاملاً ضروری.
در صورت مشاهده هرگونه مشکل یا صدای غیرعادی، فوراً به مدیر ساختمان اطلاع دهند و از آسانسور استفاده نکنند.

هزینه‌های رفع خطای سری استپ و زمان مراجعه به متخصص

هزینه‌های رفع خطای “seri stop is open” می‌تواند بسیار متفاوت باشد، زیرا به علت اصلی مشکل و قطعات مورد نیاز برای تعویض بستگی دارد. برخی از مشکلات مانند باز بودن یک شستی استپ اضطراری یا درب، ممکن است هیچ هزینه‌ای نداشته باشند، در حالی که تعویض قطعات اصلی می‌تواند پرهزینه باشد.

برآورد حدودی هزینه‌های تعمیر و تعویض قطعات رایج
بر اساس قیمت‌های در بازار ایران، میانگین هزینه‌های مربوط به قطعات و خدمات به شرح زیر است. لازم به ذکر است که این قیمت‌ها تقریبی بوده و ممکن است بسته به برند قطعه، کیفیت، نرخ دستمزد تکنسین و محل نصب متغیر باشند.

جدول میانگین قیمت قطعات رایج (میکروسوئیچ، رله، کابل و…) در بازار ایران

چه زمانی مراجعه به تکنسین متخصص آسانسور ضروری است؟
در صورتی که با بررسی‌های اولیه (مانند درب‌ها و شستی‌های استپ) مشکل رفع نشد و یا نیاز به استفاده از ابزارهای تخصصی مانند مولتی‌متر برای تست ولتاژ ترمینال TP4 و عیب‌یابی پیچیده‌تر داشتید، باید فوراً با یک تکنسین متخصص آسانسور تماس بگیرید. هرگونه اقدام خودسرانه و بدون دانش فنی کافی می‌تواند منجر به آسیب‌های بیشتر به آسانسور، خطرات جانی و یا ابطال گارانتی شود.

خطرات و پیامدهای اقدام خودسرانه و بدون دانش فنی کافی
دستکاری سیستم‌های ایمنی آسانسور بدون دانش تخصصی می‌تواند عواقب بسیار خطرناکی داشته باشد. از جمله این پیامدها می‌توان به موارد زیر اشاره کرد:
افزایش خطر سقوط آسانسور یا گیر کردن افراد در آن.
برق گرفتگی و آسیب‌های جانی برای فرد تعمیرکار.
آسیب رساندن به قطعات دیگر آسانسور و افزایش هزینه تعمیرات.
ابطال گارانتی آسانسور و بیمه آن.
همواره به یاد داشته باشید که ایمنی، مهمترین اصل در مواجهه با مشکلات آسانسور است.

سوالات متداول

خطای “seri stop is open” دقیقاً به چه معناست و چه خطراتی دارد؟
این خطا به معنای باز بودن مدار ایمنی آسانسور است. یعنی یکی از سوئیچ‌های ایمنی (مانند قفل درب، سوئیچ پاراشوت، یا شستی استپ) فعال شده یا قطع شده است. خطر اصلی آن این است که آسانسور در شرایط ناایمن قرار دارد و تا رفع مشکل، اجازه حرکت نخواهد داشت تا از بروز حوادث جدی جلوگیری شود.

عدد 30 در خطای “seri stop is open 30” چه مفهومی دارد؟
عدد 30 یا هر عدد دیگری که پس از “seri stop is open” می‌آید، معمولاً یک کد اختصاصی است که توسط سازنده تابلو فرمان برای شناسایی دقیق‌تر محل یا نوع مشکل در مدار ایمنی تعریف شده است. برای درک دقیق آن، باید به دفترچه راهنمای تابلو فرمان آسانسور خود مراجعه کنید. این کد می‌تواند به یک طبقه خاص، یک سوئیچ خاص یا حتی یک منطقه از سیم‌کشی اشاره داشته باشد.

چرا سری استپ از قسمت TP4 باز است؟
اگر خطای “سری استپ از قسمت TP4 باز است” را مشاهده می‌کنید، به این معناست که مشکل در بخشی از مدار ایمنی است که قبل یا در خود ترمینال TP4 قرار دارد. این می‌تواند ناشی از قطع شدن سیم‌کشی بین منبع تغذیه و TP4، خرابی فیوز مربوطه، یا حتی مشکل در خود برد فرمان باشد که ولتاژ را به TP4 نمی‌رساند. عیب‌یابی ولتاژ و پیوستگی در این نقطه کلیدی است.

آیا می‌توانم خودم این خطا را رفع کنم یا نیاز به تکنسین دارم؟
شما می‌توانید بررسی‌های اولیه و ساده مانند اطمینان از بسته بودن درب‌ها و آزاد بودن شستی‌های استپ اضطراری را انجام دهید. اما در صورت عدم رفع مشکل، اکیداً توصیه می‌شود با یک تکنسین متخصص آسانسور تماس بگیرید. عیب‌یابی پیشرفته‌تر نیاز به دانش فنی، ابزار تخصصی و رعایت نکات ایمنی بسیار دقیق دارد.

ترمینال TP4 در کدام قسمت از برد فرمان آسانسور قرار دارد؟
ترمینال TP4 معمولاً بر روی برد اصلی کنترل (تابلو فرمان) آسانسور قرار دارد. محل دقیق آن می‌تواند بسته به مدل و سازنده تابلو فرمان متفاوت باشد، اما اغلب در کنار سایر ترمینال‌های ورودی/خروجی و با برچسب مشخصی قابل شناسایی است. برای یافتن دقیق آن، به نقشه الکتریکی یا دفترچه راهنمای تابلو فرمان مراجعه کنید.

برق ترمینال TP4 از کجا تأمین شده و ولتاژ آن چقدر است؟
برق ترمینال TP4 معمولاً از طریق ترانسفورماتور موجود در تابلو فرمان آسانسور تأمین می‌شود. این ولتاژ پس از عبور از یک فیوز محافظ، وارد مدار سری استپ می‌شود. ولتاژ استاندارد در این نقطه معمولاً ۲۴ ولت AC یا DC است، اما باید برای تأیید دقیق به مشخصات فنی تابلو فرمان خود مراجعه کنید.

نتیجه‌گیری

خطای “seri stop is open” یک هشدار جدی است که هرگز نباید نادیده گرفته شود. درک عمیق این خطا، دلایل بروز آن و مراحل عیب‌یابی گام به گام، می‌تواند به تکنسین‌ها و حتی کاربران آسانسور در مواجهه صحیح با این مشکل کمک کند. از بررسی‌های اولیه ساده مانند اطمینان از بسته بودن درب‌ها و وضعیت شستی‌های استپ گرفته تا عیب‌یابی تخصصی‌تر ترمینال TP4 و سوئیچ‌های ایمنی، هر مرحله از اهمیت بالایی برخوردار است.

همیشه به یاد داشته باشید که ایمنی، اولویت اول در نگهداری و تعمیر آسانسور است. در صورت عدم تخصص کافی، هرگز اقدام به دستکاری سیستم‌های ایمنی نکنید و فوراً با یک تکنسین مجرب تماس بگیرید. با رعایت نکات پیشگیرانه و انجام سرویس و نگهداری منظم، می‌توان از بروز بسیاری از این مشکلات جلوگیری کرده و از عملکرد ایمن و بدون وقفه آسانسور اطمینان حاصل کرد.
