نصب کفشک آسانسور [آموزش صفر تا صد و نکات طلایی اجرا]

کفشک آسانسور چیست و چه وظیفه‌ای دارد؟

کفشک‌های آسانسور که به عنوان هدایت‌کننده‌های کابین شناخته می‌شوند، در چهار گوشه بالایی و پایینی یوک کابین و یوک وزنه تعادل (مجموعاً ۸ عدد در یک آسانسور استاندارد) نصب می‌شوند.

وظایف کلیدی کفشک آسانسور

1. تثبیت موقعیت عمودی کابین و وزنه: هدایت بدون انحراف در محورهای افقی ($X$ و $Y$) و حفظ مرکزیت در چاه.

2. جذب ارتعاشات دینامیکی: جلوگیری از انتقال ضربات ناشی از ناهمواری بند ریل‌ها به داخل کابین مسافران.

3. هم‌راستاسازی با ترمز ایمنی (Safety Gear): ایجاد فاصله استاندارد و یکنواخت میان فک‌های پاراشوت و لبه ریل جهت درگیری بی‌نقص در شرایط اضطراری.

آموزش صفر تا صد نصب کفشک آسانسور

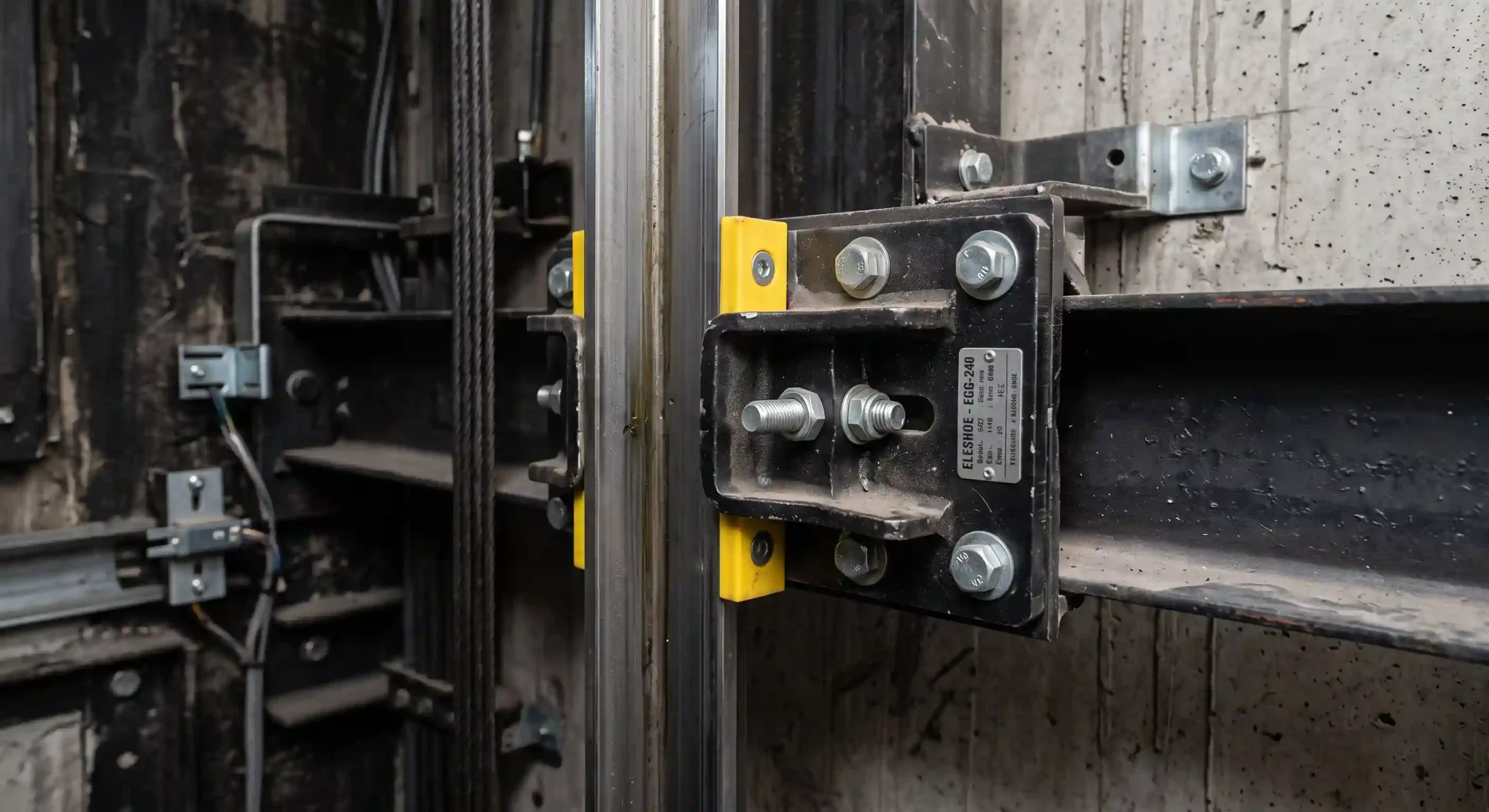

الف: نصب کفشک‌های کابین آسانسور

1. گام ۱- آماده‌سازی و شستشوی سطوح نشیمنگاه: سطح اتصال کفشک روی لبه تیرهای بالا و پایین یوک را کاملاً تمیز کنید تا هیچ‌گونه رنگ اضافه، پلیسه یا زنگ‌زدگی وجود نداشته باشد. هرگونه پلیسه میلی‌متری در نشیمنگاه، باعث انحراف زاویه‌ای کفشک نسبت به خط تراز ریل خواهد شد.
2. گام ۲ – سوار کردن اولیه روی یوک (دست‌پیک کردن پیچ‌ها): کفشک‌ها را با استفاده از پیچ، واشر فنری و مهره در شیارهای لوبیایی شکل پایه یوک قرار دهید. در این مرحله پیچ‌ها را کاملاً سفت نکنید؛ باید بازی جانبی در حد چند میلی‌متر برای مانور ریگلاژ وجود داشته باشد.
3. گام ۳ – سوار کردن و جا انداختن کابین روی ریل راهنما: توسط بالابر زنجیری، تیفور یا وینچ، کابین را به آرامی به موقعیت ریل هدایت کنید. تیغه ریل را با احتیاط کامل وارد دهانه لنت کفشک کنید تا لبه‌های تفلون یا پلی‌اورتان تحت تنش ناگهانی لب‌پر نشوند.
4. گام ۴ – ریگلاژ لقی، سنتر کردن و تنظیم فنر: در کفشک لغزشی، با استفاده از فیلر، فاصله تیغه ریل تا دیواره داخلی لنت را چک کنید. این فاصله در حالت تراز و مرکز، باید بین ۱٫۵ تا ۲٫۵ میلی‌متر از طرفین باشد. اگر یک طرف لنت چسبیده باشد، با ضربه ملایم چکش پلاستیکی یا شیم‌گذاری (Shim Plate)، کفشک را هم‌مرکز کنید. در کفشک غلطکی (رولری)، با تنظیم پیچ‌های پیش‌بار فنر روی هر سه رولر (دو رولر جانبی و یک رولر روبه‌رو)، اطمینان حاصل کنید که هر سه چرخ به تیغه ریل چسبیده‌اند و با اعمال فشار دست، مقاومت الاستیک یکنواختی دارند بدون اینکه اصطکاک بیهوده ایجاد کنند.
5. گام ۵ – سفت‌کاری نهایی به روش ضربدری و نصب روغن‌دان: پیچ‌های پایه را به روش ضربدری و با آچار تورک‌متر سفت کنید تا بار روی بدنه چدنی یکنواخت توزیع گردد. برای مدل‌های لغزشی، روغن‌دان نمدی را در بالاترین موقعیت کفشک محکم کرده و نمد آن را با روغن مناسب اشباع کنید.

ب: نصب کفشک‌های وزنه تعادل (کادر وزنه)

نصب کفشک‌های کادر وزنه دارای حساسیت‌های متفاوتی نسبت به کابین است:

1. دسترسی محدود: فاصله کادر وزنه تا دیواره چاه بسیار اندک است؛ لذا برای مهار کفشک باید از ابزارهای بکس دسته بلند یا جغجغه‌ای مخصوص استفاده شود.

2. شاقول بودن موازی با کابین: انحراف حتی چند میلی‌متری ریل‌های وزنه باعث تاب برداشتن قاب وزنه در اثر پرتاب اینرسی حین ترمز می‌شود. هم‌راستایی کفشک‌های قاب وزنه نسبت به مرکز ریل باید با دقت بالاتری نسبت به کابین انجام گیرد.

3. انتخاب متریال لنت: با توجه به تنش اصطکاکی پیوسته، برای وزنه تعادل معمولاً از لنت‌های فشرده‌تر با درصد کربن یا تفلون سخت‌تر استفاده می‌شود تا فاصله زمانی تعویض طولانی‌تر گردد.

مقایسه تخصصی انواع کفشک آسانسور (لغزشی، غلطکی و ثابت)

۳. پیش‌نیازها، ابزارهای تخصصی و پروتکل‌های ایمنی کارگاهی

پیش از شروع کار، رعایت کامل چک‌لیست زیر الزامی است:

ابزارها و تجهیزات اندازه‌گیری:

• کولیس، میکرومتر و فیلر فلزی (Feeler Gauge): جهت اندازه‌گیری لقی مجاز لنت‌ها تا سطح ریل ($1.5$ تا $2.5\text{ mm}$).

• شاقول مگنتی و تراز لیزری: برای تست هم‌راستایی عمودی کفشک‌های بالا و پایین نسبت به تیغه ریل.

• آچار تورک‌متر (گشتاور)، آچارهای رینگی و بکس سایز ۱۳، ۱۷، ۱۹: جهت اعمال گشتاور استاندارد کارخانه روی پیچ‌های گرید ۸.۸ یا ۱۰.۹.

• روغن هیدرولیک یا پارافین خوراکی: برای پر کردن محفظه روغن‌دان‌ها (مخصوص مدل‌های لغزشی).

پروتکل‌های ایمنی الزامی در چاه آسانسور:

1. قطع کلید اصلی سه فاز در موتورخانه و نصب قفل ایمنی (Lockout/Tagout).

2. قرار دادن کلید رویزیون در وضعیت جعبه بازرسی (Inspection Mode) جهت غیرفعال کردن کلیدهای احضار طبقات.

3. استفاده اجباری از هارنس ایمنی، کلاه کار استاندارد و کفش ضدلغزش و ضدضربه برای تکنسین‌های مستقر روی سقف کابین.

4. رعایت قانون حداقل ۲ تکنسین مجرب و داشتن ارتباط بیسیم پیوسته در طول عملیات نصب.

راهنمای عیب‌یابی، نگهداری و آموزش تعویض لنت کفشک

الف: ۵ نشانه هشداردهنده خرابی کفشک

1. لرزش‌های جانبی و ناگهانی در حرکت کابین: نشانه گشاد شدن لقی لنت، شکستگی فنر یا خرابی بلبرینگ غلطک‌ها.

2. صدای سوت، زوزه کشیدن یا جیغ کشیدن فلز: خشک شدن نمد روغن‌دان، تمام شدن کامل لنت و سایش خطرناک آهن به آهن (پایه کفشک با ریل).

3. ایجاد براده‌های سیاه یا خط‌افتادگی روی تیغه ریل: سایش ناهمگون لنت ناشی از تراز نبودن شاقولی کفشک‌های بالا و پایین.

4. تکان‌های ضربه‌ای هنگام استارت و توقف: لقی غیرمجاز انتهای دهانه کفشک و ضربه زدن به لبه‌های تیغه ریل.

5. داغ شدن غیرعادی بدنه کفشک: افزایش فشار بیش از حد فنر رولرها روی ریل.

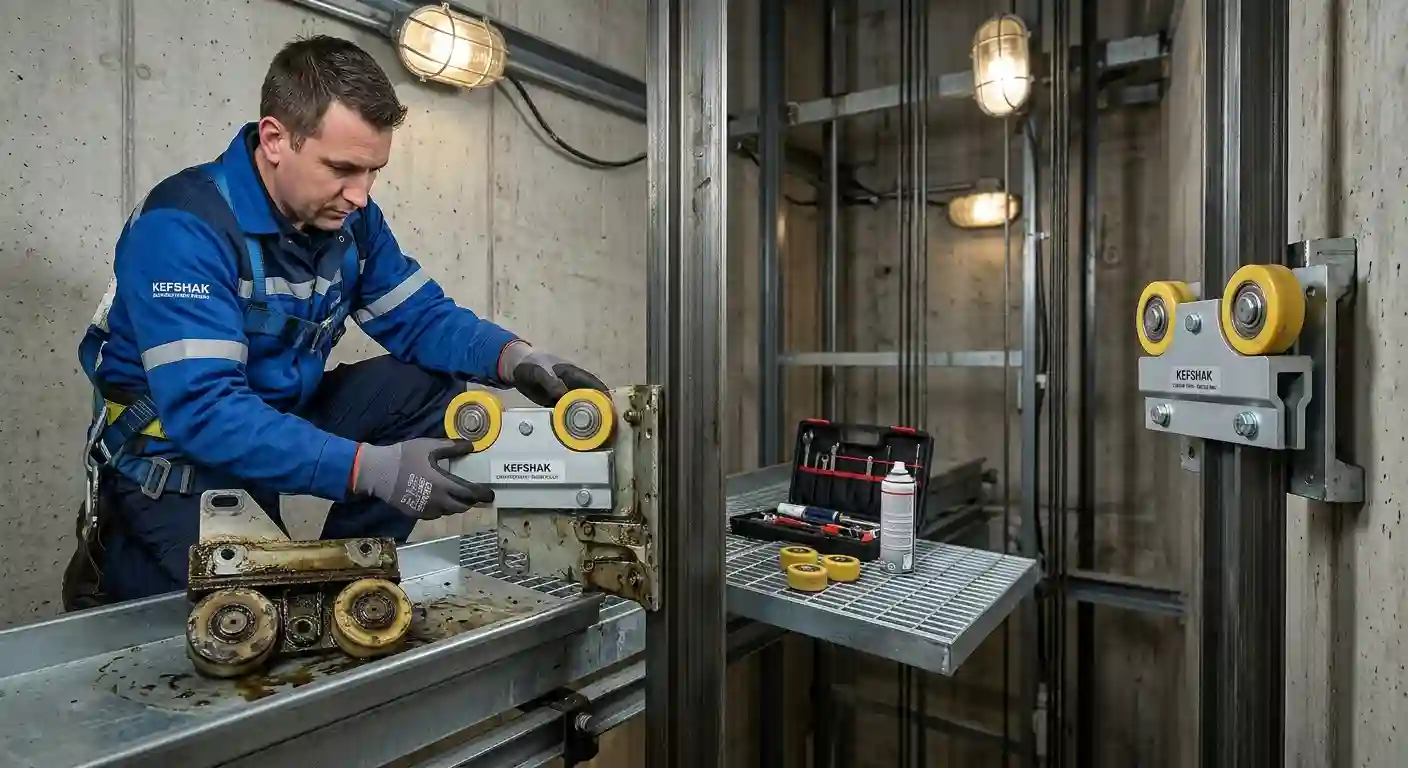

ب: مراحل اصولی تعویض لنت مستهلک

1. هدایت کابین در مد بازرسی و خاموش کردن کامل سیستم از تابلو فرمان.

2. باز کردن پیچ‌های روی کلاهک یا قاب نگهدارنده لنت کفشک.

3. خارج کردن لنت کهنه و برطرف کردن جرم و براده‌های روغن انباشته شده در داخل فک چدنی.

4. جای‌گذاری لنت شرکتی جدید متناسب با ریل (T5، T9، T16).

5. ریگلاژ مجدد فاصله با فیلر، سفت‌کاری پیچ‌ها و تست آرام یک طبقه در حالت رویزیون قبل از راه‌اندازی نرمال.

استعلام قیمت قطعات و دستمزد نصب کفشک آسانسور در بازار (پاییز ۱۴۰۵)

بر اساس استعلام از تأمین‌کنندگان قطعات آسانسور در سراسر کشور (نظیر جام‌لیفت، پرشیا لیفت، بازرگانی‌های خیابان دماوند تهران و پلتفرم‌های تخصصی)، قیمت‌های به‌روز به شرح جدول زیر است:

الف: جدول قیمت قطعات انواع کفشک و اقلام مصرفی

ب: جدول دستمزد اجرت نصب، تنظیم و تعویض کفشک آسانسور

نکات طلایی بازرسی استاندارد کفشک آسانسور

1. چرب نکردن رولرهای غلطکی: به هیچ عنوان روی چرخ‌های کفشک‌های رولری روغن نریزید. چرب شدن پلی‌اورتان موجب سُر خوردن چرخ به جای چرخیدن و در نتیجه ساییدگی نقطه‌ای، تخت شدن غلطک (Flat Spot) و ایجاد لرزش شدید می‌شود.
2. توجه به مرکز ثقل کابین (Offset Load): اگر دکوراسیون کابین آسانسور نامتقارن باشد، سنگینی به یک سمت وارد می‌شود؛ در این حالت پیش‌بار فنرهای کفشک در طرف سنگین‌تر باید سخت‌تر و سفت‌تر تنظیم شود تا کابین کج نشود.
3. هماهنگی کفشک با دهانه فک پاراشوت: مرکز عمودی شیار کفشک دقیقاً باید با مرکز تیغه و فک‌های ترمز ایمنی هم‌محور باشد؛ در غیر این صورت لنت‌ها مانع درگیری به موقع گوه ترمز پاراشوت شده و تاییدیه استاندارد دوره‌ای اخذ نخواهد شد

سوالات متداول

1. آیا می‌توان کفشک آسانسور را به صورت خودکار نصب یا تعمیر کرد؟

خیر، به هیچ وجه توصیه نمی‌شود که افراد فاقد تخصص و آموزش لازم اقدام به نصب کفشک آسانسور یا تعمیر کفشک آسانسور کنند. این کار نیاز به دانش فنی عمیق، ابزارهای تخصصی و رعایت پروتکل‌های ایمنی دارد. هرگونه خطای کوچک می‌تواند منجر به حوادث جدی و جبران‌ناپذیر شود. همواره از تکنسین‌های مجرب و دارای مجوز استفاده کنید.

2. تفاوت اصلی بین کفشک لغزشی و غلطکی در چیست؟

تفاوت اصلی در مکانیزم تماس با ریل است. کفشک‌های لغزشی از لنت‌های ثابت (معمولاً تفلون) استفاده می‌کنند که مستقیماً روی ریل می‌لغزند (اصطکاکی). در حالی که کفشک‌های غلطکی دارای سه غلتک هستند که با چرخیدن روی ریل، اصطکاک را به حداقل می‌رسانند (غلطشی). کفشک‌های غلطکی حرکت نرم‌تر و بی‌صداتری دارند و برای آسانسورهای پرسرعت مناسب‌ترند، اما گران‌تر هستند.

3. هر چند وقت یکبار باید کفشک‌های آسانسور بازرسی شوند؟

توصیه می‌شود کفشک‌های آسانسور به عنوان بخشی از برنامه نگهداری دوره‌ای آسانسور، حداقل هر ۳ تا ۶ ماه یکبار توسط یک تکنسین متخصص بازرسی شوند. این بازرسی شامل بررسی سایش لنت‌ها یا غلتک‌ها، محکم بودن اتصالات و تنظیم دقیق آن‌ها می‌شود.

4. چه عواملی باعث کاهش عمر مفید کفشک آسانسور می‌شوند؟

عواملی مانند نصب نادرست، تنظیم نامناسب، استفاده از قطعات غیراستاندارد، عدم نگهداری منظم، آلودگی ریل‌ها، سرعت بالای آسانسور، ترافیک زیاد، و کیفیت پایین ساخت کفشک می‌توانند به کاهش زمان تعویض کفشک آسانسور و عمر مفید آن منجر شوند.

5. آیا نادیده گرفتن خرابی کفشک آسانسور می‌تواند خطرناک باشد؟

بله، نادیده گرفتن خرابی کفشک آسانسور بسیار خطرناک است. این امر می‌تواند منجر به لرزش‌های شدید، سایش غیرعادی ریل‌ها، افزایش اصطکاک و مصرف انرژی، خرابی سایر قطعات آسانسور و در نهایت، حوادث جدی مانند گیر کردن کابین یا حتی خروج آن از ریل شود که ایمنی جانی مسافران را به خطر می‌اندازد.

نتیجه‌گیری

در این مقاله به صورت جامع و عمیق به موضوع نصب کفشک آسانسور، انواع آن، مراحل دقیق نصب و تنظیم، نگهداری، تعمیر و تعویض، و همچنین نکات کلیدی و هزینه‌های مرتبط پرداختیم. روشن است که کفشک‌های آسانسور، با وجود ابعاد نسبتاً کوچک، نقش حیاتی در ایمنی، پایداری و راحتی حرکت آسانسور ایفا می‌کنند. تأکید بر نقش محوری نصب صحیح کفشک آسانسور و نگهداری دقیق آن‌ها در عملکرد ایمن و بهینه آسانسور، بیش از هر چیز دیگری اهمیت دارد. یک نصب حرفه‌ای و تنظیم دقیق می‌تواند سال‌ها حرکت روان و بی‌دغدغه را برای آسانسور شما تضمین کند، در حالی که سهل‌انگاری در این زمینه می‌تواند به مشکلات پرهزینه و حتی حوادث ناگوار منجر شود.

از این رو، همواره توصیه می‌شود که برای تمامی مراحل مربوط به کفشک‌های آسانسور، از جمله نصب کفشک آسانسور، تنظیم کفشک آسانسور، تعویض لنت کفشک آسانسور یا تعویض کفشک اسانسور کامل، با متخصصین مجرب و شرکت‌های آسانسور معتبر همکاری کنید. دانش و تجربه آن‌ها، بهترین تضمین برای ایمنی و کارایی سیستم آسانسور شما خواهد بود.
